隨著鋼鐵工業(yè)的發(fā)展，耐火材料的需求日益上升，紅柱石作為一種優(yōu)質(zhì)的耐火材料原料也越來越受重視。由于我國紅柱石原礦中含有鋁硅酸鹽礦物、石英等大量脈石，品位較低，需要經(jīng)過選別方可利用。下面本文就對礦山性質(zhì)及浮選工藝進(jìn)行分析解讀。

一、礦石性質(zhì)

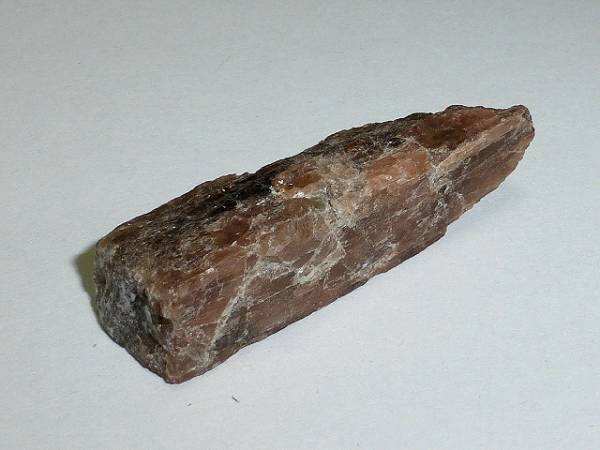

礦石中主要有用礦物為紅柱石，主要脈石礦物為石英、黑云母、鐵鋁榴石，次要礦物為白云母、絹云母、碳質(zhì)、綠泥石、欽鐵礦、斜長石及少量金紅石、磁鐵礦等。紅柱石以變斑晶結(jié)構(gòu)為主，少數(shù)為黑云母變斑晶，紅柱石多以單個晶體顆粒存在，呈不均勻嵌布于基質(zhì)中，與主要脈石礦物的嵌鑲關(guān)系有兩種形式：毗連嵌鑲與裹嵌鑲。紅柱石橫斷面為正方形或菱形，有黑十字包體，其黑十字寬度一般為0.5一1.0mm，占整個晶體的1/5一1/10，{一10}解理中等。紅柱石橫斷面在5一15mm左右，縱斷面一般為20~40mm。此外，由于還存在分散包裹體，其包裹物粒度較細(xì)(一般 0.08mm)，不易單體解離，因而在一定程度上將影響選別回收率。

該礦含紅柱石15.0%，礦石化學(xué)分析為：A12O323.05%，SiO2/58.60%，F(xiàn)e2O37.29%，TiO21.12%，K2O2.05%，Na2O0.85%，灼失3.40%。

二、紅柱石礦石浮選選礦工藝

浮選法是選別細(xì)粒紅柱石應(yīng)用廣泛、有效的方法'目前，我國紅柱石開發(fā)中，浮選的應(yīng)用比較多。近年來，由于細(xì)粒級礦物粘性大，重介質(zhì)選礦工藝難以將其有效回收，要回收細(xì)粒級紅柱石，提高選礦回收率，采用浮選工藝是必要的，因此浮選在國外也正受到重視。

由于紅柱石礦常與黑云母、絹云母、高嶺石、石榴一子石交代伴生，而且這些礦物可浮性均很好，在浮選過程中容易與紅柱石精礦一起進(jìn)入泡沫產(chǎn)品，嚴(yán)重影響精礦品位，甚至造成不合格產(chǎn)品，所以在分選前應(yīng)首先浮掉這類易浮物；另外有些紅柱石礦泥化嚴(yán)重，在浮選前應(yīng)設(shè)脫泥作業(yè)，預(yù)先脫除礦泥，以減少藥劑消耗，改善浮選效果；對于含鐵量比較高的紅柱石礦，特別是磁性鐵礦物，在浮選前要進(jìn)行磁選降鐵。因此，浮選一般不作單程使用，主要應(yīng)用在聯(lián)合流程中。

紅柱石的浮選主要有酸法與堿法兩種浮選流程，主要是解決與石英、長石等脈石礦物的分離。這兩種浮選流程方案與礦物表面電性、浮選藥劑制度等有關(guān)酸法浮選流程中，礦漿較好的pH值在3一4，多以H2504調(diào)節(jié)，捕收劑可采用烷基(苯)磺酸鈉等；堿性浮選流程中，礦漿的較好pH值在8一10之間，用Na0H或NaZCO3調(diào)漿，捕收劑采用脂肪酸及其鹽類，抑制劑有水玻璃!梭甲基纖維素、焦磷酸鈉等。

我公司在選礦工藝設(shè)計與選礦設(shè)備生產(chǎn)方面有著多年的經(jīng)驗(yàn)，能夠根據(jù)銻礦石選礦廠的實(shí)際情況定制設(shè)計工藝流程，能夠?qū)崿F(xiàn)對紅柱石的有效回收，精礦品位提升，提高了資源的回收利用效益，也給企業(yè)帶來了巨大的經(jīng)濟(jì)收益。我公司專業(yè)生產(chǎn)紅柱石選礦設(shè)備，并負(fù)責(zé)制定合理的選礦工藝，歡迎前來咨詢了解。
