隨著開事業(yè)的不斷擴(kuò)大，深入，礦石性質(zhì)也開始變化，品位逐漸降低。某銅礦廠銅硫礦原有的選礦流程已經(jīng)無法滿足當(dāng)前要求，針對(duì)這一情況，紅星機(jī)器廠對(duì)該礦石性質(zhì)進(jìn)行了重新分析，確實(shí)了硫精礦球磨再磨再選開路流程的選礦指標(biāo)，并獲得了良好的選礦效果。

一、試驗(yàn)礦樣的理化性質(zhì)

試驗(yàn)礦樣為硫精礦，采集礦樣總重約250kg，礦樣含水率較高，并伴有碎石塊，先經(jīng)晾曬干燥，撿去部分碎石塊，然后混勻，再縮分取樣進(jìn)行化學(xué)分析，其它則作為試驗(yàn)樣品。

1、化學(xué)成分及物相分析

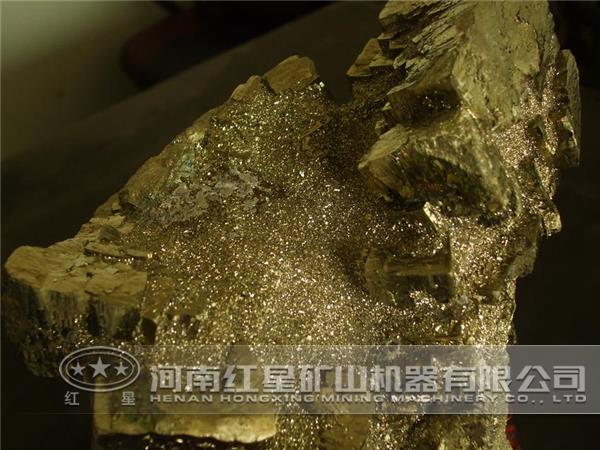

該礦樣中主要有價(jià)元素為Cu，品位為0.31%具有綜合回收價(jià)值，其它元素如Zn、Ni等金屬含量都很低，沒有綜合回收價(jià)值。另外該礦樣中主要礦物為黃鐵礦、磁黃鐵礦、石英、石膏等，黃銅礦、黃鐵礦為主要的有用礦物。試驗(yàn)礦樣中銅主要以原生硫化銅形式存在，占75.86%，但次生氧化銅也占到了22.41%。

2、粒度組成及銅的分布

試驗(yàn)礦樣中-0.074mm粒級(jí)含量51.75%，-0.043mm目粒級(jí)含量36.13%。Cu主要分布于較粗粒級(jí)（+0.074mm，占66.83%）與-0.037mm粒級(jí)中，其中+0.2mm粒級(jí)中銅品位較高，為0.79%，占所有銅的32.32%；其次為-0.2mm+0.074mm粒級(jí)，銅品位0.32%，銅分布率34.51%；-0.037mm粒級(jí)中銅品位0.25%，銅分布率24.88%。

3、MLA分析結(jié)果

經(jīng)MLA工藝礦物學(xué)參數(shù)自動(dòng)定量分析測(cè)試，試驗(yàn)礦樣中主要礦物為黃鐵礦和磁黃鐵礦，其含量分別為60.5%和26.49%，二者共計(jì)86.99%。希望回收的銅礦物主要為黃銅礦，含量為0.87%，銅藍(lán)、斑銅礦含量極低。脈石礦物為石英、長(zhǎng)石、云母、綠泥石、透閃石等。

試驗(yàn)礦樣粒度集中分布于0.074-0.150mm之間，占50%，-0.037mm占32.10%，與篩分粒度數(shù)值相近。黃銅礦礦物較細(xì)，-0.019mm占38.27%。

黃銅礦物的總體解離度偏低，只有54.31%，其中銅分布率較高的+0.074mm粒級(jí)中，黃銅礦的解離度只有44.88%，而其銅的分布率高達(dá)65.97%，因此必須再磨提高其解離度，才能有效回收其中的銅。

與黃銅礦物連生礦物主要為黃鐵礦、磁黃鐵礦、云母、石英、長(zhǎng)石、綠泥石、透閃石等。與云母、石英、透閃石等脈石連生的黃銅礦主要分布于較粗粒級(jí)，在細(xì)粒級(jí)（-0.037mm）較少。與黃鐵礦、磁黃鐵礦連生的黃銅礦則在細(xì)粒級(jí)也占一定的比例，勢(shì)必影響再磨再選黃銅礦精礦的品位。

二、試驗(yàn)基礎(chǔ)條件

1、試驗(yàn)藥劑

試驗(yàn)所用的主要試劑有：氧化鈣（生石灰）、活性炭、九水合硫化鈉、硫酸鋅、DY-1、2#油。

2、試驗(yàn)設(shè)備

采用紅星機(jī)器球磨機(jī)作為細(xì)磨試驗(yàn)設(shè)備，其中，鄂式破碎機(jī)用于粗選條件試驗(yàn)。

三、粗選條件試驗(yàn)

1、DY-1用量

DY-1用量試驗(yàn)結(jié)果可知：DY-1用量為16g/t時(shí)，Cu品位較高，且其回收率相差不大。

2、2#油用量

當(dāng)DY-1用量為16g/t時(shí)，由試驗(yàn)結(jié)果可知，2#油用量為15g/t時(shí)，Cu品位和回收率較高。

3、CaO添加方式及用量

當(dāng)DY-1用量為16g/t和2#油用量為15g/t時(shí)，由試驗(yàn)結(jié)果可知，磨礦過程添加CaO的效果不及浮選調(diào)漿時(shí)添加。在確定CaO添加方式基礎(chǔ)上，進(jìn)一步進(jìn)行CaO用量試驗(yàn)，由試驗(yàn)結(jié)果可知，隨著CaO添加量增加，粗精礦品位增加，回收率略有下降，為了保證精礦品位，因此綜合考慮品位回收率結(jié)果，確定CaO用量20000g/t。

4、粗選次數(shù)

在確定了CaO添加方式基礎(chǔ)上，進(jìn)行二次粗選和一次粗選的比較試驗(yàn)。試驗(yàn)結(jié)果顯示二次粗選流程銅的品位回收率沒有明顯提高。

5、活性炭用量

由于硫精礦表面藥劑的吸附，其表面活性較高，因此進(jìn)行了活性炭脫藥試驗(yàn)，添加活性炭后，在不降低粗精礦回收率的情況下，粗精礦品位有一定的提高。

6、磨礦細(xì)度

磨礦細(xì)度由試驗(yàn)結(jié)果可知，隨著球磨機(jī)磨礦細(xì)度的提高，銅粗精礦的回收率增加，當(dāng)磨礦細(xì)度達(dá)到-325目83.25%時(shí)，銅品位和回收率均達(dá)到較高，然后隨著磨礦細(xì)度的增加，銅粗精礦品位回收率下降，因此較好磨礦細(xì)度為-325目83.25%。

7、其它浮選條件的確定

調(diào)漿過程中充氣氧化有利于CaO對(duì)黃鐵礦的抑制，因此進(jìn)行了充氣氧化10min與不充氣氧化的對(duì)比試驗(yàn)。對(duì)于試驗(yàn)礦樣而言，不充氣氧化粗選效果更好一些。浮選溫度對(duì)比試驗(yàn)結(jié)果表明，20℃浮選回收率較高，鑒于該銅礦地理位置，氣溫相對(duì)較高，因此確定浮選溫度20℃。在不同充氣量條件下試驗(yàn)結(jié)果，充氣量低有利于提高Cu回收率，但會(huì)影響黃銅礦的浮游速率，因此，充氣量以0.06Mpa為宜。

綜上，該銅礦系復(fù)雜難選銅硫礦，在確定的較好粗選條件下，采用“一粗一掃三精選”的選礦流程，能夠獲得較好選礦效果。此次試驗(yàn)研究為該難選同硫礦的綜合利用提供了可靠的技術(shù)依據(jù)。
