某銅鎳選礦廠在初期設(shè)定破磨工藝的時(shí)候，沒(méi)有充分考慮到礦石的性質(zhì)，致使工藝不太合理，生產(chǎn)能力也達(dá)不到設(shè)計(jì)規(guī)模，磨礦細(xì)度也不達(dá)標(biāo)，直接影響到了后期的選礦，銅回收率僅在60%，鎳回收率僅在50%。后經(jīng)過(guò)對(duì)破磨工藝進(jìn)行改造，該廠瀕臨虧損的狀況才得以改善。

某銅鎳選礦廠

一、礦石工藝性質(zhì)與原流程

該廠處理的礦石為超基性巖產(chǎn)出的銅鎳礦石。礦石密度為3.04，Bond功指數(shù)平為15.5kw·h/st，變化范圍為13～18，其功指數(shù)很高，屬于極難磨碎的一種銅鎳礦石，因此在粉碎工藝中，必須充分考慮這一特點(diǎn)。

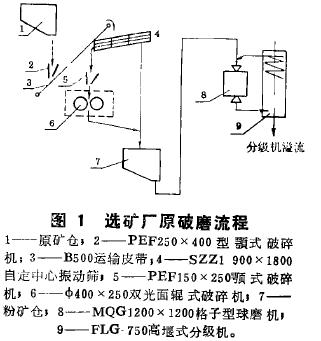

原流程示于圖1。

圖1

破碎系統(tǒng)相對(duì)獨(dú)立。原礦倉(cāng)上設(shè)置格條篩，+200mm塊礦由人工破碎。原礦倉(cāng)下部設(shè)置電振給礦機(jī)。一段破碎產(chǎn)品由皮帶送入設(shè)在粉礦倉(cāng)上部的振篩機(jī)，其篩孔尺寸為20mm。篩上物料自流進(jìn)入二段破碎機(jī)，其產(chǎn)品直接進(jìn)入粉礦倉(cāng)。圖1中虛線方框內(nèi)的對(duì)輥機(jī)安置在粉礦倉(cāng)內(nèi)壁上部，由于原操作中出現(xiàn)一系列問(wèn)題，基本上未使用。

顎式破碎機(jī)

二、技術(shù)改造

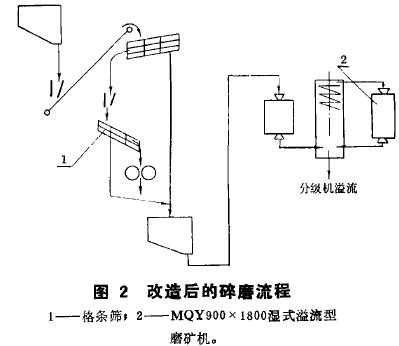

經(jīng)技術(shù)改造后，新流程如圖2所示。

圖2

與圖1所示的原流程比較，新流程中利用聯(lián)接二段顎式破碎機(jī)與三段對(duì)輥機(jī)的溜槽，將溜槽底換成20mm篩孔的格條篩，篩面傾角為49°；根據(jù)場(chǎng)地條件與工藝要求，新增設(shè)的球磨機(jī)與原球磨機(jī)共用原分級(jí)機(jī)，一段磨礦成為開路形式，二段磨礦與分級(jí)機(jī)構(gòu)成閉路磨礦，兩段磨礦產(chǎn)品共用分級(jí)機(jī)進(jìn)行分級(jí)。這樣，整個(gè)提高生產(chǎn)能力的技術(shù)改造，僅安裝一臺(tái)新磨機(jī)需進(jìn)行土建施工，原流程設(shè)備與廠房設(shè)施得到充分利用，因此，技術(shù)改造的投資較少。

球磨機(jī)

由圖2可見，進(jìn)人粉礦倉(cāng)的破碎產(chǎn)品由三部分構(gòu)成：振動(dòng)篩篩下產(chǎn)品，格篩篩下產(chǎn)品，對(duì)輥機(jī)破碎產(chǎn)品。因此，破碎產(chǎn)品粒度及其分布直接取決于振動(dòng)篩篩板安裝傾角及其篩孔尺寸，格篩篩孔尺寸及其傾角以及對(duì)輥機(jī)對(duì)粒度的控制。振動(dòng)篩篩孔尺寸的確定，既要考慮一段破碎能達(dá)到的產(chǎn)品粒度特性，又要考慮下幾段碎礦機(jī)的性能以及振篩機(jī)本身的工作性能，還要考慮降低入磨物料粒度的工藝要求。根據(jù)現(xiàn)場(chǎng)的具體情況，本著就地取材，易于上馬的原則，采用薄鋼板鉆孔制成篩板，篩孔形狀為圓形，尺寸為直徑20mm，生產(chǎn)時(shí)篩板安裝傾角為15°，其有效篩孔尺寸為15mm。由于該廠銅鎳礦石極硬，必須考慮降低對(duì)輥機(jī)的負(fù)荷，確保對(duì)輥機(jī)對(duì)破碎產(chǎn)品粒度的控制。通過(guò)格篩（圖2中1號(hào)設(shè)備）預(yù)先篩分除去二段破碎產(chǎn)品中的較細(xì)粒級(jí)這是降低對(duì)輥機(jī)負(fù)荷的可行辦法。此處的格篩除起篩分作用外，同時(shí)也具有溜槽的功能。

分級(jí)機(jī)

原生產(chǎn)過(guò)程中粉礦倉(cāng)中物料偏析現(xiàn)象特別嚴(yán)重，給磨機(jī)的穩(wěn)定運(yùn)轉(zhuǎn)帶來(lái)不良影響。其主要原因，除了一般礦倉(cāng)所固有的偏析現(xiàn)象外，尚有二段破碎機(jī)及對(duì)輥機(jī)均未起破碎作用，其位置又處于礦倉(cāng)邊角部，所以粗粒在礦倉(cāng)邊角部大量累積。另外，振動(dòng)篩篩下產(chǎn)品在下降過(guò)程中亦存在粗細(xì)粒分離的現(xiàn)象。在新的碎礦流程中，由于二段碎礦機(jī)及對(duì)輥機(jī)充分發(fā)揮了作用，邊角部物料粒度特性較好。另外，該廠在振動(dòng)篩下布置了溜槽，通過(guò)控制物料在礦倉(cāng)中的落點(diǎn)，一定程度地改善了偏析對(duì)物料均勻性的影響。

在圖2所示的破碎系統(tǒng)中，二段破碎機(jī)的處理能力較小。三段破碎產(chǎn)品則直接進(jìn)入粉礦倉(cāng)，因此，對(duì)輥機(jī)對(duì)控制入磨物料粒度有重要作用。為了保證終破碎產(chǎn)品的數(shù)量與質(zhì)量，必須根據(jù)礦石性質(zhì)及流程特點(diǎn)合理分配各段破碎比，與之相適應(yīng)，必須保證適當(dāng)?shù)慕o礦速度。經(jīng)過(guò)大量調(diào)試，確定了各段排礦口尺寸：一段破碎41～42mm；二段破碎20～28mm；三段破碎7～8mm。碎礦系統(tǒng)給礦速度約4t/h。隨后的長(zhǎng)期運(yùn)行結(jié)果表明，生產(chǎn)穩(wěn)定，流程通暢。

經(jīng)過(guò)改造之后，破碎產(chǎn)品即入磨物料的粒度特性有了很大改善，產(chǎn)品較大粒度由原來(lái)的40～50mm下降到約12mm，這樣就為提高選礦廠生產(chǎn)能力提供了良好條件。實(shí)踐證明，選礦能力及銅、鎳的回收率確實(shí)得到了大幅提升，精礦的品位也有所增加，這充分說(shuō)明了此次工藝改造的有效性。
