振動篩簡介

振動篩是利用振子激振所產生的復旋型振動而工作的，振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。

該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。

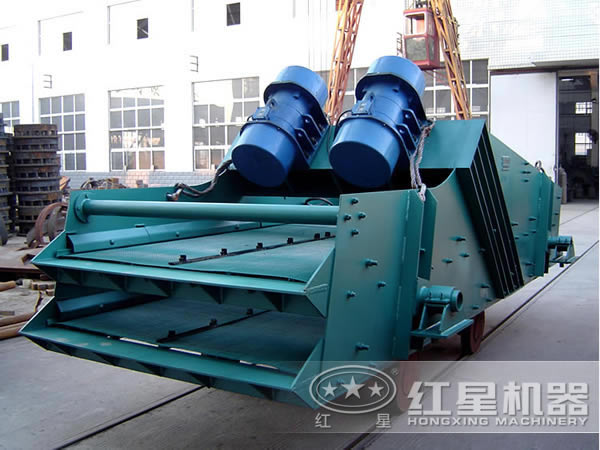

直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

振動篩發展過程

我國篩分機械的發展是本世紀近50年的事情，大體上可分為三個階段。

（1）自行研制階段：從1966年到1980年研制了一批機能優良的新型篩分設備，1500mm×3000mm重型振動篩及系列，15m2、30m2共振篩及系列，單軸、雙軸振動篩系列，YK和ZKB自同步直線振動篩系列，等厚、概率篩系列，冷熱礦篩系列。

這些篩分機仿制成功，為我國篩分機械的發展奠定了堅實的基礎，并培養了一批技術職員。

我國振動篩技術發展很快，經由50年的發展，技術革新上也有一定的發展趨勢，所以給中國帶來一定的發展觀念，也帶來一些經濟效益。成功研制了振動概率篩系列、旋轉概率篩系列，完成了箱式激振器等厚篩系列、自同步重型等厚篩系列、重型冷熱礦篩系列、馳張篩、螺旋三段篩的研制，粉料直線振動篩、琴弦振動篩、旋流振動篩、立式圓筒篩的研制也取得成功。

（2）進步階段：進入改革開放的80年代，我國篩分機的發展也進入了一個新的發展階段。

（3）仿制階段：這期間，仿制了前蘇聯的ГУП系列圓振動篩、BKT-11、BKT-OMZ型搖動篩；波蘭的WK-15圓振動篩、CJM-21型搖動篩和WP1、WP2型吊式直線振動這些設備固然存在著故障較多、壽命較短，但是它們的研制成功基本上知足了國內需要，標志著我國篩分機走上了獨立發展的道路。

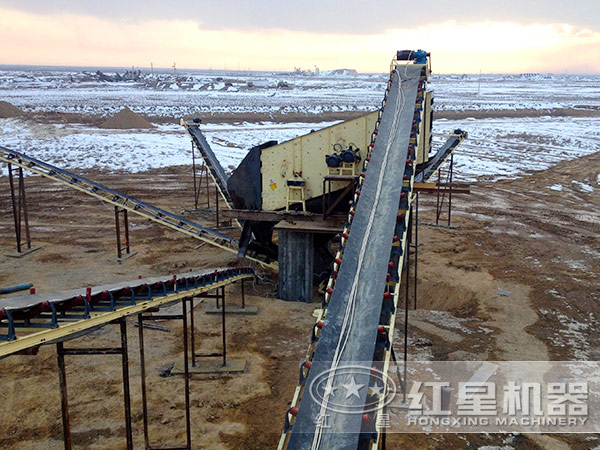

振動篩工作原理

振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分功課。相宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。

飼料行業加工中篩分技術的應用集中在二個方面，一是對原料中的雜質進行清理，二是將原料或產品按粒徑進行分級，包括原料雜質清理、破碎摧毀物料分級、制粒前的粉料雜質清理、制粒產品的分級。加工過程中篩分效果的好壞對飼料產品的質量和產量具有相當重要的影響。

振動篩電念頭經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反擊旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一協力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的協力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的?？捎糜诹魉€中實現自動化功課。

具有能耗低、效率高、結構簡單、易維修、全封鎖結構無粉塵溢散的特點。較高篩分目數325目，可篩分出7種不同粒度的物料。

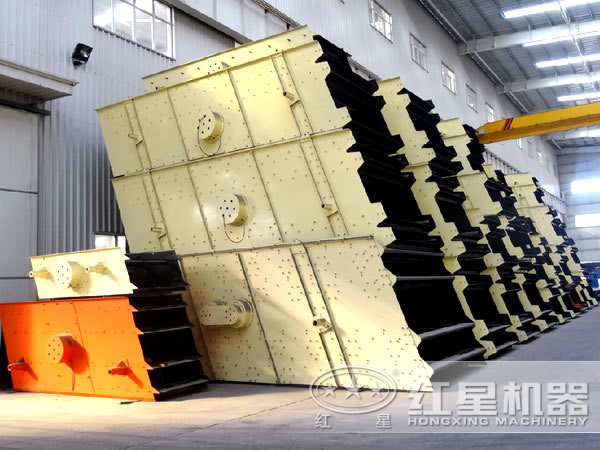

河南鄭州振動篩生產廠家

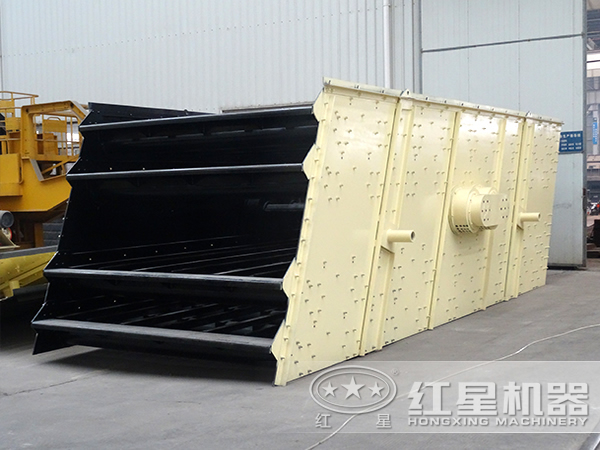

河南紅星礦山機械是一家大型振動篩、直線振動篩生產廠家，紅星振動篩具有結構簡單、堅固耐用、噪聲低、安裝、維修方便等特點，其振動篩價格合理。歡迎新老客戶來廠參觀選購。
